Двойные расхождения


Двойное расхождение - это множественная связь от одного перехода к нескольким шагам. Она соответствует параллельной работе процесса. Двойное схождение - это множественная связь от нескольких шагов к одному и тому же переходу. Одиночное схождение, обычно, используется для того, чтобы объединить несколько ветвей SFC, начавшихся из двойного расхождения. Двойные расхождения и схождения обозначаются двойными горизонтальными линиями.

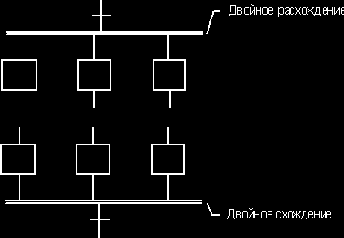

Пример двойного схождения и расхождения:
